プロトコルの決定
スクイークとマイコンの間の通信は8bitシリアル通信なので、 パソコン(スクイーク)とマイコンの間の通信は8ビットのシリアル通信で行われる。通信プロトコルは図
6.1
のように決めた。

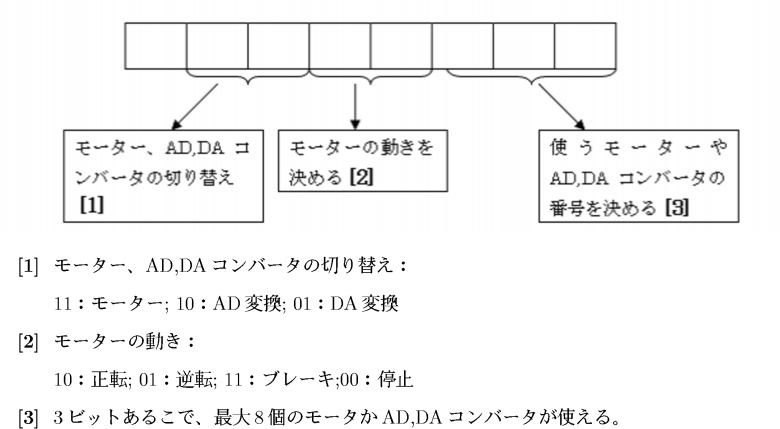

図 6.1:
通信プロトコルの決定
このプロトコルを基づいて、モーター制御、AD変換、DA変換を行うにはマイコンに次のようなコマンドを送る。
モーターの制御
光センサーの読み込み
DA変換
